Frame HSX AL 2025

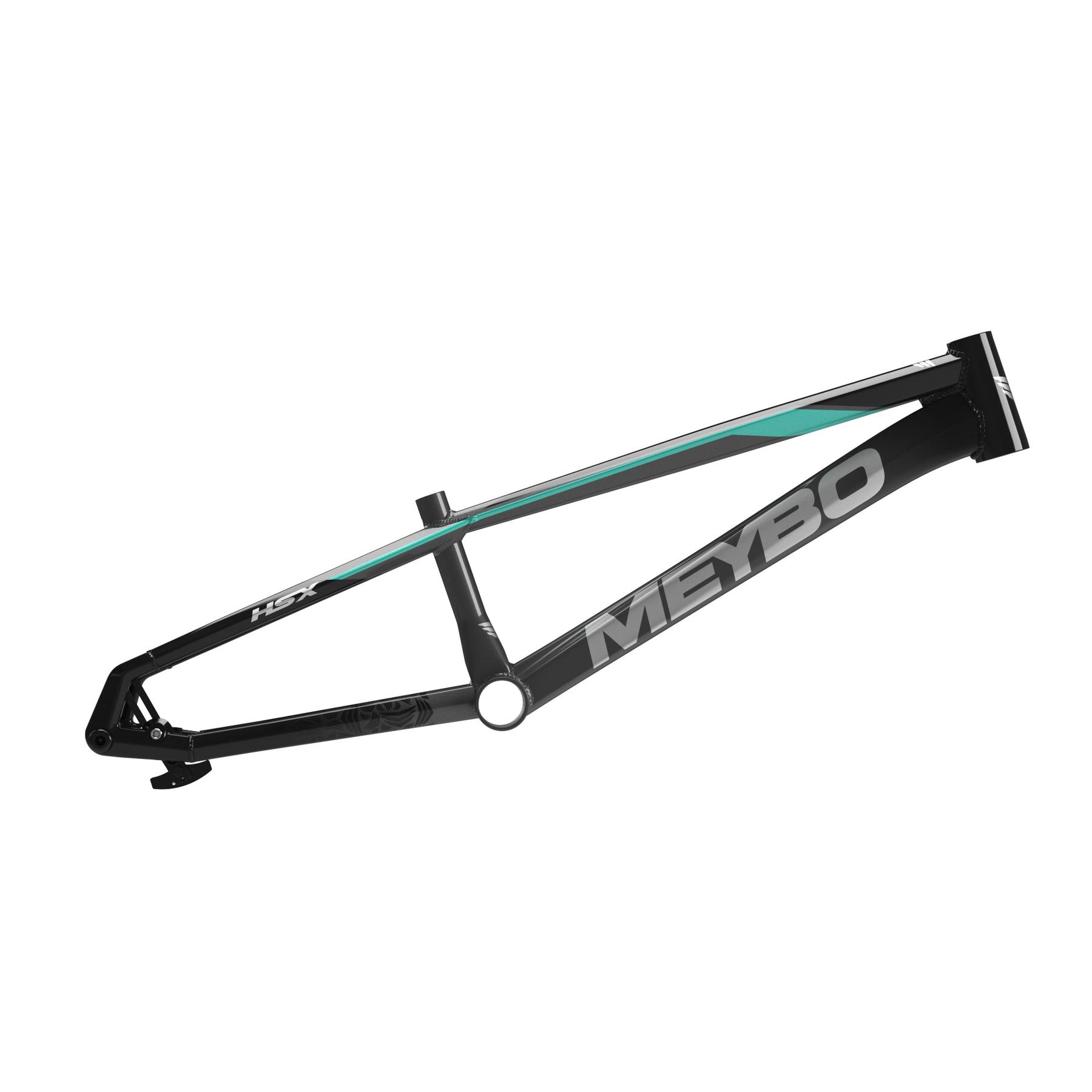

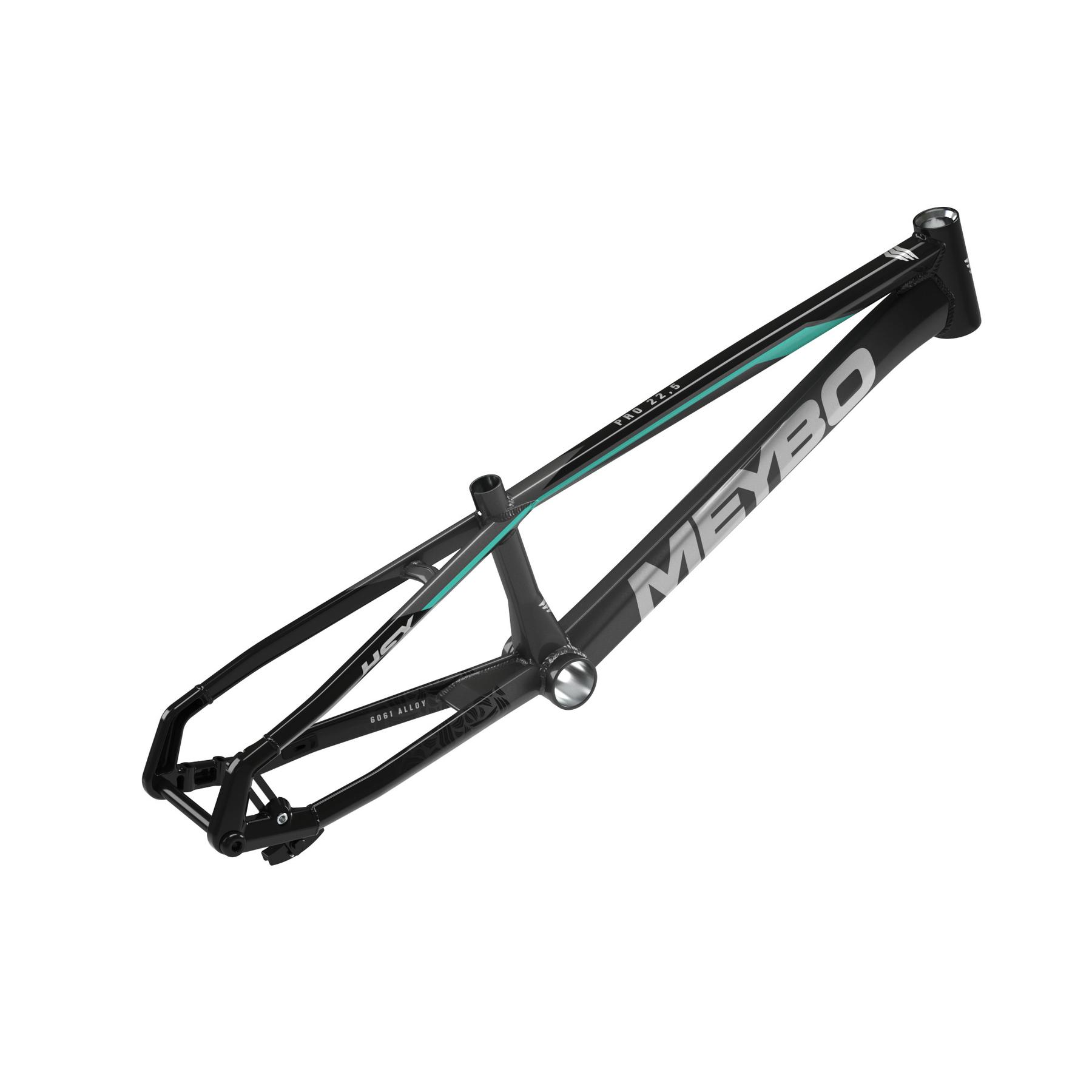

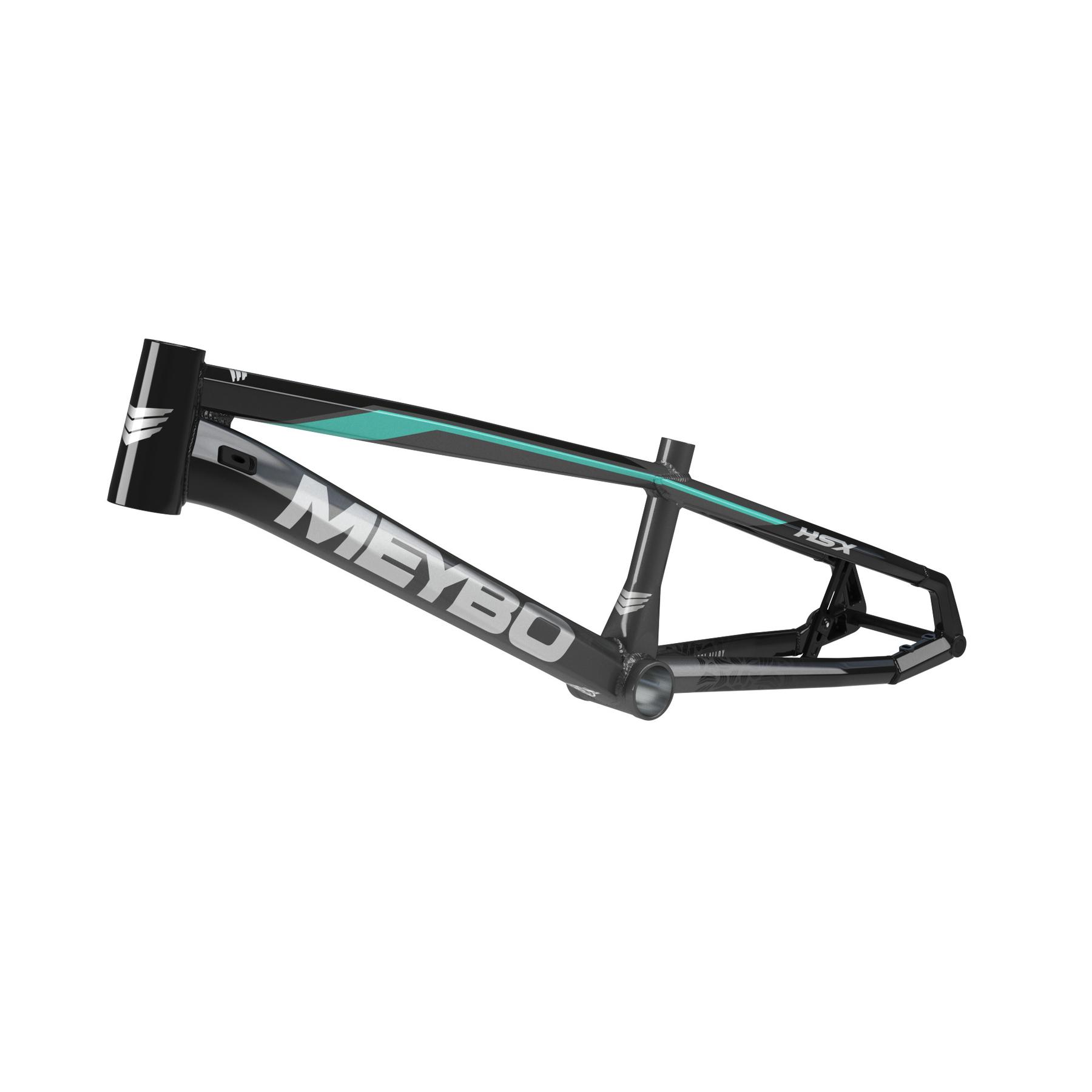

FRAME MEYBO HSX AL 2025

Het meest prestatiegerichte frame van de MEYBO lijn, de HSX AL, is een wedstrijd stuk. Dit frame is de perfecte keuze voor degenen die iets zeer presterend willen zonder per se een carbon frame te kiezen. Met verhoogde stijfheid en geavanceerde technologie is dit nieuwe aluminium HSX frame het snelste in de aluminium lijn van Meybo. Licht, responsief, stabiel en stijf, het biedt alle voordelen die in één product worden gezocht.

De geometrie is speciaal ontworpen voor kampioenschappen en wereldbekerbanen en biedt een perfecte balans tussen wendbaarheid en stabiliteit bij zeer hoge snelheden.

Voor het model 2025 behoudt de Meybo HSX AL dezelfde kenmerken als die van 2024. Wat betreft de remmen is dit frame alleen compatibel met de "Flat-mount" remklauw. Dit betekent dat de remklauw direct op de achterzijde van het frame is bevestigd. Voor een optimale afwerking zijn er twee bevestigingsschroeven die door de achterzijde van het frame gaan om de remklauw op zijn plaats te houden. Deze configuratie werkt alleen met 120 mm schijven; het frame is niet compatibel met 140 mm schijven. Het frame wordt geleverd met spacers van 1,2 en 4 mm om je schijf uit te lijnen als je geen specifieke HSX naaf gebruikt.

Afhankelijk van de maten verandert de trapas standaard. Voor de maten Expert, Expert XL en Pro 21 is dit de BB86 standaard (Ø41mm). Voor grotere maten vind je een Pressfit BB386 (Ø46mm). Dit zorgt voor betere stijfheid en vermindert torsie tijdens het trappen.

Om een constante lengte van de achtervork te behouden, ongeacht de gekozen ontwikkeling, wordt dit frame geleverd met een doorlopende as van 15 mm. Dit verhoogt aanzienlijk de stijfheid van het achterste deel van het frame. Deze configuratie vereist een achternaaf met een as van 15 mm. De as zelf is gemaakt van aluminium 7005 en volledig CNC-geproduceerd.

Om een constante kettingspanning te handhaven, heeft Meybo een kettingspanner ontworpen die een optimale transmissie verzekert, ongeacht de gekozen ontwikkeling. Voor een betere afstelling van de kettingspanning met deze spanner, is het aan te raden een ketting met halve schakels te gebruiken voor een nauwkeurigere afstelling.

Samenvattend, de HSX behoudt dezelfde buizen ten opzichte van het jaargang 2024. Het is een zeer hoogwaardige aluminium (6061-T6) met verschillende buisdiktes die zijn gevormd om het gewicht maximaal te optimaliseren zonder de sterkte in gevaar te brengen. Een nieuw achterste poot is ontworpen om een vaste doorlopende as en een Flatmount schijfrem te huisvesten.

Ontworpen voor competitie, of het nu gaat om hoge snelheid op een wereldbekerbaan of op de eerste plaats op een indoor circuit, de HSX is een formidabele wapen voor de race.

SPECIFICATIES:

• 100% aluminium frame 6061-T6
• Ge hydroformeerde buizen met verschillende diktes
• Alleen compatibel met hydraulische remmen van het type "Flat-mount"
• Alleen montage met 120mm schijf.
• Gegeven met 3 spacers (1,2,4mm) om de remschijf uit te lijnen
• Trapashuis BB86 of BB386 afhankelijk van de maten - zie onderstaande tabel
• Zadelpen 25,4mm of 27,2mm afhankelijk van de maten - zie onderstaande tabel
• Mogelijkheid om een crankset te installeren met een as van 24 of 30mm
• Kettingspanner Meybo geïntegreerd in het frame aan de achterzijde
• We raden aan een ketting met "halve schakels" te gebruiken voor de afstelling van de transmissie.
• Wordt geleverd met een vaste doorlopende as van 15 mm voor het achterwiel - Aluminium 7005 (Volledig CNC-geproduceerd)

• : Micro, Mini, Junior, Expert, Expert XL, Pro 21, Pro 21,5, Pro 22, Pro 22,5, Pro 23, Cruiser Pro 22, Cruiser Pro 23,
• Topbuis Rijdergebied : -,-,-,500 mm, 525 mm, 535 mm, 545 mm, 557 mm, 570 mm, 581 mm, 564 mm,-,
• Onderbuis : -,-,-,506 mm, 530 mm, 534 mm, 543 mm, 555 mm, 566 mm, 579 mm, 577 mm,-,
• Lengte Achtervork : -,-,-,340 mm, 345 mm, 369 mm, 380 mm, 386 mm, 393 mm, 399 mm, 393 mm,-,
• Stuuruithoek : -,-,-,73,5, 73,5, 74,0, 74,0, 74,0, 74,0, 74,3, 74,0,-,
• Zadelbuishoek : -,-,-,71,0, 71,0, 71,0, 71,0, 71,0, 71,0, 71,0, 71,0,-,
• Type stuurhuis : -,-,-,1 1/8", 1 1/8", Getaperde 1 1/8" - 1.5", Getaperde 1 1/8" - 1.5", Getaperde 1 1/8" - 1.5", Getaperde 1 1/8" - 1.5", Getaperde 1 1/8" - 1.5", Getaperde 1 1/8" - 1.5",-,
• Diameter zadelpen : -,-,-,25,4 mm, 25,4 mm, 27,2 mm, 27,2 mm, 27,2 mm, 27,2 mm, 27,2 mm, 27,2 mm,-,
• Standaard achternaaf : -,-,-,15 mm, 15 mm, 15 mm, 15 mm, 15 mm, 15 mm, 15 mm, 15 mm,-,
• Trapashuis : -,-,-,BB86 ⍉41, BB86 ⍉41, BB86 ⍉41, BB386 EVO ⍉46, BB386 EVO ⍉46, BB386 EVO ⍉46, BB386 EVO ⍉46, BB386 EVO ⍉46,-,
• Type schijfremklauw : -,-,-,Flatmount, Flatmount, Flatmount, Flatmount, Flatmount, Flatmount, Flatmount, Flatmount,-,
• Gewicht : -,-,-,-,-,-,-,-,-,-,-,-,
